發達國家的電力傳輸和分配系統通常簡稱為電網，其可靠性和正常運行時間令人欽佩，這一點值得注意的是，考慮到有幾十年歷史的運營資產占很大比例。今天的電網被要求執行它最初不是為之設計的任務，例如處理由分布式能源（DERs）供電的雙向電力流，其中許多是間歇供電的小型可再生發電站。老化系統必須升級，任何新的工作或返工必須適應最新的服務和供應需求。如果不這樣做，就會導致像我們最近在德克薩斯州看到的那樣的災難。

隨著遺留資產接近報廢并需要更換，隨著電網擴展以支持新的建筑和發電站點，設計師們正在尋求與傳統技術同等或更好的可靠性。應用現代計算技術，如hypervisor和冗余HSR/PRP網絡體系結構，將成為交付所需自動化和數據通信的必要條件，同時使部署、操作、維護和網格彈性優化到當前最佳狀態。

變電站是電網運行的基礎，無論是將電壓提高到輸電水平，還是將電壓降低到次級輸電和配電水平。本文將重點介紹用于將次級傳輸電壓降到適合向桿式和墊式配電變壓器供電的水平的配電變電站（圖1），進而將本地配電電壓降到120/240/480 VAC，以供工業、商業和住宅使用。

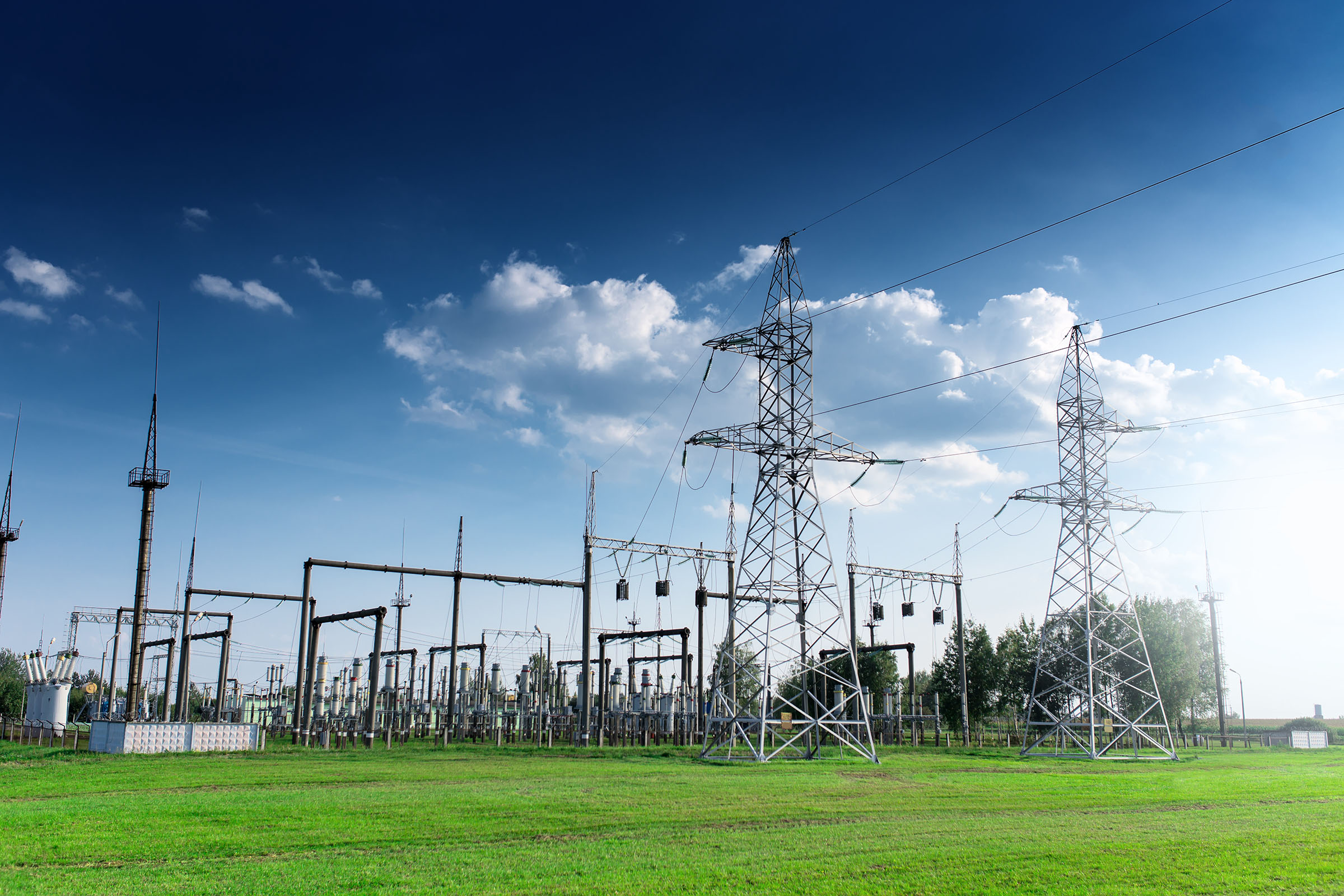

圖1：配電變電站將傳輸電壓降低到本地配電水平，并執行許多其他自動化、保護和控制功能。

除了與輸出功率流相關的傳統功能外，配電變電站現在必須容納來自DER的輸入功率流，這使得操作非常復雜。為了解決這些和其他問題，現在正在使用數字虛擬化技術。

這項技術允許多個操作系統和相關應用程序在一個硬件平臺上同時運行。最近和即將到來的進展將允許這些數字虛擬機（vm）提供最關鍵的變電站功能（如繼電保護）所需的亞毫秒響應時間。

超過90%的需求是對現有資產進行現代化和翻新，新變電站通常采用現代技術設計和建造。

配電所設備

許多不同類型的設備用于執行現代配電變電站所需的所有功能（圖2）。除了與輸出功率流相關的傳統功能外，配電變電站現在還必須適應來自DER的輸入功率流，這使得操作非常復雜。

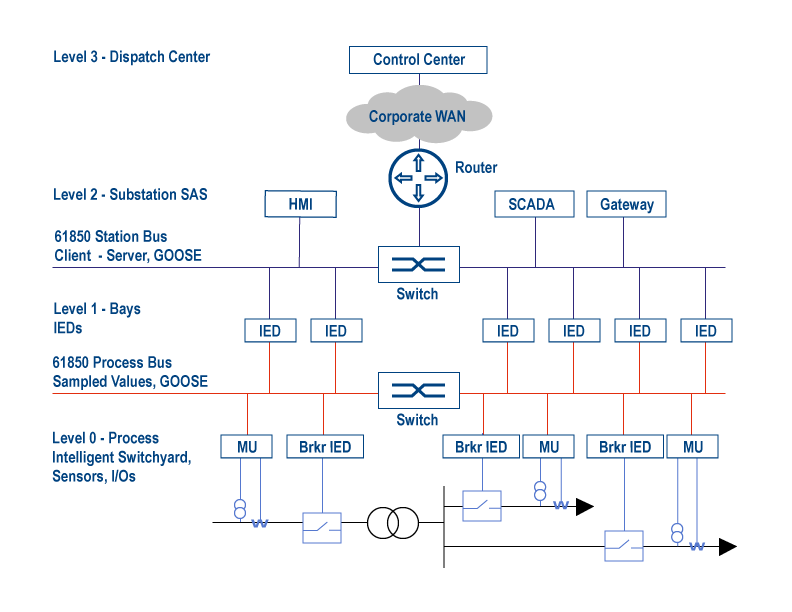

圖2：配電站0級設備通過過程和站總線與控制中心相連。

圖2描述了典型變電站自動化系統（SAS）中的一些設備，但還有許多其他設備，每個設備執行兩個主要功能之一：

●保護和控制：100%實時自主元件

●自動化：命令和控制，帶有一些實時元素

保護和控制裝置包括安裝有斷路器的智能電子裝置（IED），以監測其運行情況。合并單元（MUs）同步采集電流互感器和電壓互感器輸出的多路數字信號，然后利用iec61850-9協議將這些信號傳輸?shù)奖Ｗo(hù)、計量和控制設備。

IED執行各種功能，如繼電保護、遠程故障指示、監測和調節功率和電壓水平、自動將電源從一個電源切換到另一個電源以進行母線傳輸，以及在臨時故障后重新閉合饋線。

諸如pc、路由器、非托管/托管交換機、可編程邏輯控制器和人機接口之類的自動化設備通常用于協調保護和控制設備之間的操作，并提供其他所需的功能，例如聯網。所有這些設備都包含控制操作的電子硬件，通常還包含執行操作的主機軟件。

理想情況下，所有這些設備都符合iec61850標準協議，這是一種連接0級所有設備、1級服務器和2級客戶端的通信服務；即使是這樣，其他的溝通和整合問題仍然存在。

一個典型的配電站包含許多這樣的設備，這些設備由不同的供應商提供，每個供應商都有專有的電子硬件，并且通常有自己的操作系統和托管軟件，從而引發各種操作和管理問題。
