介紹

大多數城市軌道交通系統和高速鐵路都是用電運行的，受電弓是安裝在列車頂部的設備，它從架在空中的電纜收集電力并向列車輸送電力。

受電弓包含多個部件，使安全檢查和監控變得復雜。傳統的人工檢查效率低下，一些鐵路公司開始使用技術來構建火車受電弓監測系統，發現潛在的設備問題，以便他們能夠主動地修復。然而，在開發這些監測系統方面存在困難。除了安裝空間有限外，監測系統還必須收集大量的成像和傳感數據。

該監控方案采用了工業平板電腦廠家的CompactPCI系列產品，因為其工業級可靠性高，性能高。使用模塊化卡，一個背板可以配備多個處理單元、多個通信端口和大量存儲空間，易于維護熱插拔功能。該系統還提供了良好的熱設計和抗振動性和廣泛的溫度運行特性。

系統要求

中國一家專業提供城市軌道交通安全在線監控解決方案的高科技公司，設計和構建了中國一、二線城市廣泛應用的鐵路受電弓監測系統。為了提高列車安全性和監控精度，中國一家鐵路公司計劃對其車載受電弓監控系統進行升級。然而，用于監控系統的列車安裝空間很小，散熱問題也會出現。

新系統需要在列車上方受電弓周圍安裝多個攝像頭和傳感裝置，通過采集圖像、視頻、溫度和電壓數據，動態評估設備的健康狀況。由于系統需要收集大量數據并實時處理，因此系統的性能、I/O靈活性、存儲容量、可靠性和壽命等方面的要求都需要遠遠高于一般系統要求。

系統集成商（SI）確定通用IPC或箱式PC既不夠靈活，也不具有成本效益。未來也很難升級或擴展，因此他們決定了工業平板電腦廠家的3U CompactPCI產品，并列出了以下要求：

●3U CompactPCI產品尺寸符合列車機架的高度和寬度，散熱性能優異。

●背板提供了20多個空插槽，用于配置需要的多個計算單元，以提供所需的計算性能。

●多個I/O接口，滿足所有數據采集和傳輸需求。

●卓越的擴展和兼容性特性，以滿足未來的需要。

系統描述

工業平板電腦廠家通過其一站式服務和集成服務為本項目提供了多種3U CompactPCI產品。產品包括最新機箱、最新處理器、最新存儲載體板、最新串行通信板、最新電源模塊、最新以太網板和最新以太網交換機。

采用工業平板電腦廠家的整體解決方案，車載受電弓監控系統接收來自前端攝像頭和傳感設備的數據，這些設備記錄、傳輸、存儲和分析來自受電弓的所有運行值。如果任何數據超過標準值，系統將向司機室的司機機接口（DMI）顯示警告，同時向中央控制室的操作員發出警報。

一個關鍵產品是最新處理器。使用Intel第六代Core-i處理器和高達16GB的DDR4-2133內存，使blade獲得了卓越的計算性能。此外，與一般的插入式SO-DIMM內存不同，最新直接使用內置板載內存以獲得更好的抗振動能力。最新符合鐵路應用的EN50155標準。其優化的散熱設計有效地解決了散熱問題，保證了系統的平穩運行。支持Plus-IO，提供豐富的I/O接口，充分發揮了SI的創造力，設計了一個完整的監控系統。

另一款產品最新采用了nVent Schroff 3U機箱，這是一種標準的19英寸機架式機箱，帶有一個支持多達21個插槽的無源背板。它適用于多系統緊湊型PCI應用。nVent Schroff底盤采用堅固的設計，可有效散熱，并提供出色的射頻屏蔽和高沖擊和振動保護。例如，背板上可以容納三個計算單元和兩個電源模塊，以滿足系統對涉及大量數據的高速靈活計算的需求。

最新C是一個熱插拔獨立存儲載體板，這意味著它可以在不關閉電源的情況下直接熱插拔。最新是支持多個RS-232/422/485串行通信的通信卡。該通信卡提供多種串行通信方式，開發人員無需更換通信卡即可根據工程需要選擇自己喜歡的通信方式，節省了集成工作量。

此外，最新產品是一個標準的110VDC電源模塊，可以通過M12或接線板接收作為輸入電壓的電源。最新產品是千兆以太網和以太網交換卡，兩種產品都使用堅固的M12連接器，以確?？煽康牟僮?。

工業平板電腦廠家在CompactPCI產品方面擁有強大的研發能力，并在軌道交通應用領域擁有多年的成功經驗。工業平板電腦廠家在CompactPCI產品出廠前對其進行全面測試，以確保產品質量和可靠性。因此，系統集成商有信心在未來的系統升級中不會出現硬件不兼容的問題。

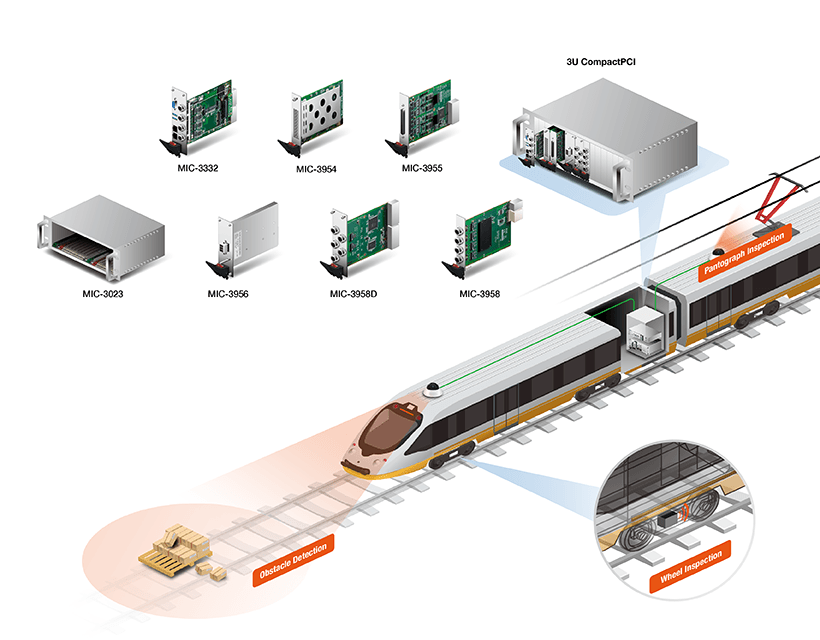

系統圖

項目實施：

最新:3U CompactPCI機柜，適用于不同類型的3U卡

最新:3U CompactPCI PlusIO Intel第6代四核處理器

最新C:3U CompactPCI串行載波板，帶2.5“SATA SSD

最新:3U CompactPCI RS-232/422/485串行通信卡

最新:3U CompactPCI DC110V輸入電源單元

最新:3U CompactPCI 4端口M12 X代碼以太網卡

最新:3U CompactPCI 3端口/5端口M12 X碼以太網交換機卡

結論

為了滿足車載受電弓監測系統大規模數據采集和高速計算的需要，SI需要多系統解決方案作為監控主機，但也必須解決安裝空間有限、散熱困難的問題。

工業平板電腦廠家的模塊化3U標準CompactPCI產品是一個性能優異、散熱優化、配置靈活、易于擴展和易于維護的穩健解決方案。由于其諸多優點，SI采用了工業平板電腦廠家的CompactPCI解決方案。目前，我國南方多個城市已成功開發實施了車載受電弓監測系統，已成為列車穩定供電和行車安全的標準解決方案。
